液槽高效送风口

液槽密封送风口是具有可更换高效过滤器的高效送风口,广泛应用于医院、生物制药、半导体、液晶制造、精密机械、光学等技术领域

蝶形风量钢节阀

液槽密封设计

可在底部直接更换高效过滤器

液槽密封式高效送风口
液槽密封送风口

蝶阀调节装置:

位于箱体底部的蝶阀调节装置与蝶形风阀之间由一根金属钢节丝杆相连。可直接从底部旋转词装置以控制蝶阀,使得钢节进入室内的风量变得简单方便。

蝶形风阀:

箱体顶部进风口中装有蝶形风阀,且在箱体底部的侧面用一个旋转的阀门调节装置控制,以调节进入洁净室内的风量。

液槽密封设计

与液槽密封高效送风口配套使用的空气过滤器的框架周围有密封胶槽。在安装过程中,装有密封胶槽与箱体四周的刀边相嵌套形成气密密封。且在更换过滤器的过程中密封胶槽不会粘着在箱体四周的刀边上。液槽密封式高效送风口
液槽密封式高效送风口 液槽密封式高效送风口

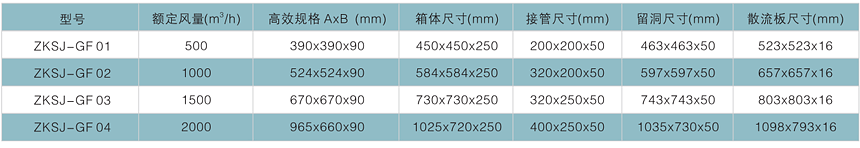

型号尺寸及其他参数:

型号


风量(m3/h)

高效过滤器尺寸(宽*高*深)

外型尺寸(W*l*H/h)

风管法兰尺寸

吊顶开孔尺寸

重量约(kg)

侧送风

顶送风

AxB

WxL

ZKSJ-450A

ZKSJ-450B

500

450x450x93

520x520x400/260

200x200

530x530

~22

ZKSJ-484A

ZKSJ-484B

700

484x484x93

554x554x400/260

320x200

564x564

~26

ZKSJ-610A

ZKSJ-610B

1000

610x610x93

680x680x400/260

320x250

690x690

~30

ZKSJ-630A

ZKSJ-630B

1300

630x630x93

700x700x400/260

320x250

710x710

~38

ZKSJ-915A

ZKSJ-915B

1500

915x610x93

985x680x400/260

500x200

995x690

~40

ZKSJ-1220A

ZKSJ-1220B

2000

1220x610x93

1290x680x400/260

500x250

1300x690

~55

注:可根据客户要求生产其他尺寸的送风口。
