层流传递窗

层流传递窗

层流传递窗是一种洁净室辅助设备,主要用于洁净室和非洁净区之间或不同等级不同压力的洁净室之间传递小物件的设备,一方面起到气闸的作用,不让高级别的洁净室中高压被泄压,另一方面再传递过程中实现自净效果,以确保进入洁净区的物品的自身洁净,减少物件带来的交叉污染;其吹淋时间旷课根据手动开关任意调节,最大限度的达到自净及节能的效果。

            说明:

            1.离心风机                   2.压差表

            3.液槽过滤器               4.集中控制面板

            5.DOP测试口               5.紫外线杀菌灯

             7.散流板                       8.双层钢化玻璃门

             9.回风初效

集中控制面板
DOP测试口
紫外线杀菌灯
散流板
双层钢化玻璃门
回风初效

性能基本要求:

1.层流传递窗内的洁净度要求:B级;

2.内外双层壳体,内部四周圆弧处理,保证无缝隙连接;

3.采用层流设计,气流流向采用上送下回模式,底部采用304不锈钢冷轧板冲孔设计,并设置加强筋;

4.过滤器:初效顾虑器采用G4,高效过滤器采用H14;

5.风速:经过高效过滤器后出风风速控制在0.38-0.57m/s(在高效出风均流板下放150mm处测试);

6.压差功能:显示过滤器压差(量程高效0-500Pa/中效0-250Pa),精度±5Pa;

7.控制功能:风机启动/停止按钮,配置内置式电子门互锁;设置紫外线灯,设计单独开关;

8.高效过滤器可单独从上部箱体进行拆卸和安装,便于维护和更换过滤器;

9.在传递窗下部设置检修口,用于风机的维修;

10.噪声:传递窗正常运行时噪声<65db;

12.高效出风均流板:采用304不锈钢网板.

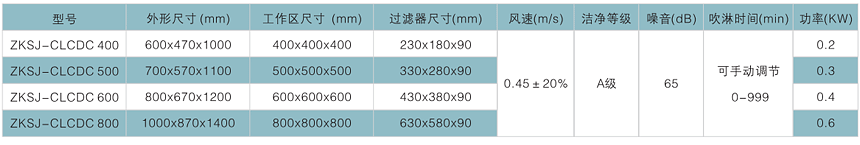

主要技术参数:

外形尺寸(mm)

W800xH1200xD690

W1000xH1400Xd890

工作区尺寸(mm)

W600xH600XD600

W800xH800xD800

喷口处风速(m/s)

0.3~0.9

吹淋时间(s)

手动控制

箱体主材料

箱体及内壁采用不锈钢SUS304#

高效过滤器尺寸

487x487x93

610x610x93

过滤效率

(H14)99.995%@0.3uM

风机功率(w)

165W

电源电压

220V/50Hz

注:可根据客户要求,非标定制产品。
